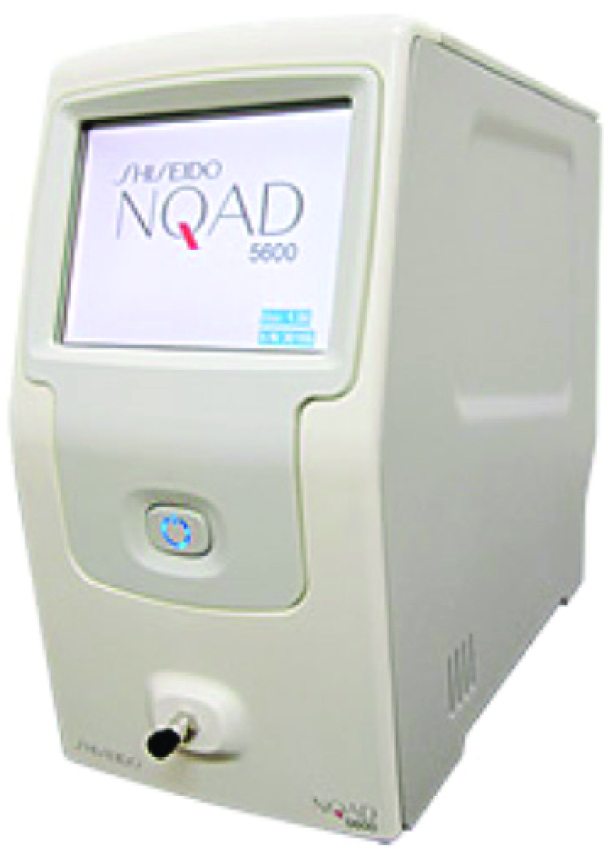

纳克级水凝粒子激光计数检测器Nano Quantity Analyte Detector

简介

检测适用范围广:几乎所有不挥发和半挥发物质都能检测
高灵敏度:达到ng级的高灵敏度(较ELSD高1-2个数量级)
质量响应型:仅依赖于质量的信号响应一致性,与化学性质无关线性
响应范围宽:动态监测范围可达4个数量级,从ng到μg
兼容性强:可与各主流HPLC、UHPLC系统实现数据交互
环境稳定性优异:几乎不受外界环境(如温度)变动的影响
经济环保:可仅使用压缩空气,也可使用氮气
操作直观:触摸屏面板操作
维护简单:仅需每半年更换一次小配件

特点

NQAD的卓越性能来源于核心组件水凝粒子计数器WCPC(Water condensation particle counter)

NQAD工作原理简述:
1) 色谱柱的溶出液在NQAD内部雾化(①);
2) 可挥发成分被蒸发,残留组分形成颗粒群(②);
3) 各颗粒吸收水蒸汽,形成水分凝结体,液滴增大颗粒到μm级别 (③-⑤);
4) 各水分凝结体通过检测区时,在激光照射下,发出脉冲式散射光,通过对脉冲计数 (⑥)来进行检测。

WCPC特性简述:
1) 待测物液滴增大,监测灵敏度提升,动态监测范围扩宽。
2) 脉冲计数值与待测物形成的水分凝结体数量呈线性。
3) 响应信号值只与水分凝结体数量相关,即只与待测物质量相关,与待测物化学性质无关。

规格

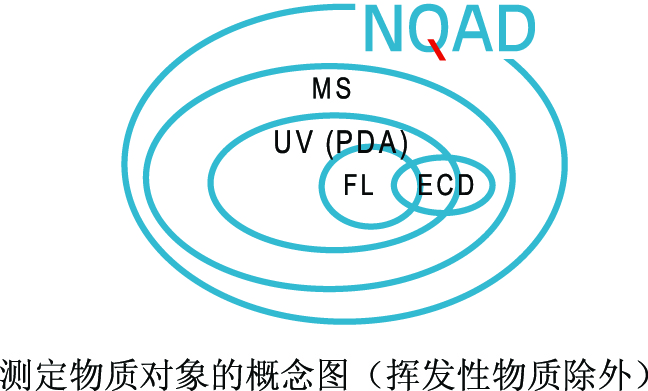

氨基酸类、糖类、植物药、聚合物、化学药、酯类、胆固醇、离子、表面活性剂、胺类、蛋白等都是NQAD大展拳脚的领域!



下列化合物的检测都可达成,
1、没有紫外吸收的物质
2、离子化比较难的物质
3、没有电化学活性的物质
4、性质不明的物质


因此,可以适用于对几乎所有物质进行检测的特性,必将开辟液相色谱分析的新领域。

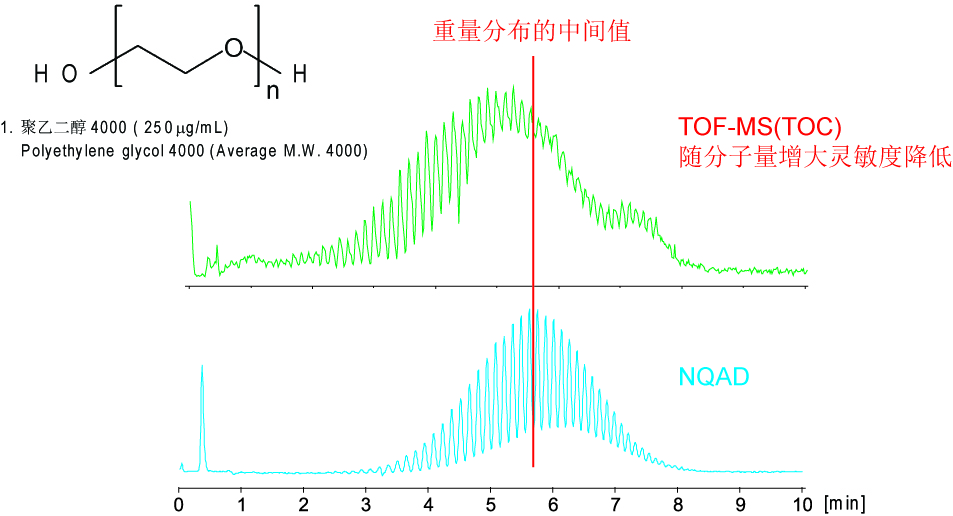

使用CAPCELL CORE MP S2.7 (2.1 mm i.d. x 50 mm)对聚乙二醇(PEG,平均分子量4000)的低聚物分布进行了测定。使用NQAD检测器,可得到表征质量分布的色谱图。




【HPLC Conditions】

Column : CAPCELL CORE MP S2.7 ; 2.1 mm i.d. x 50 mm

Mobile phase : A) H2O, B) CH3CN

B 20 % (0 min) → 40 % (10 min) → 20 % (10.1 min)

Flow rate : 400 μL/min

Temperature : 50 ˚C

Detector : NQAD (Evaporation 35 ˚C,Nubulizer 30 ˚C,Filter 2.5 s)
                TOF-MS (ESI positive, MicroTOF, Bruker)

Inj. vol : 2 μL

Sample dissolved in : 20 % CH3CN * 1 μg/mL = 1 ppm

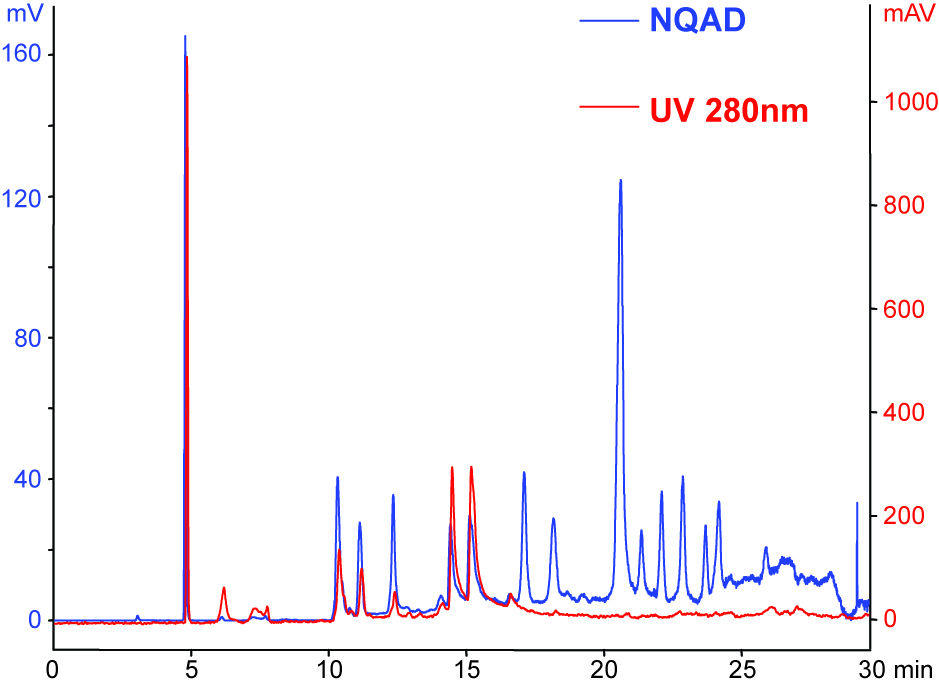

未知化合物的“全息”高灵敏度分析,且可通过已知组分对未知组分进行辅助定量!

1、未知化合物各组分均有响应
2、灵敏度高,且线性良好
3、响应值仅和各组分质量相关,通过已知组分的质量,可辅助对未知组分的定量
因此,和传统检测器UV比较,更适合于复杂化合物的分析,在植化分析,食品分析等领域帮助较大。



【HPLC Conditions】

Mobile phase : A) H2O, B) CH3CN

B 0% (0 min) → 95 % (40 min)

Flow rate : 1.0 mL/min

Temperature : Ambient

Detector : NQAD (Air,Evaporation off,Filter 1.3 s)

UV 280nm

Inj. vol. : 10 μL

Sample : 5 g tea steeped for 5 minutes in 100˚C water

MS并不是万能的,NQAD能完善MS检测工作,是MS的绝佳辅助检测工具!

分别使用LC-MS,NQAD和PDA,对含生物成分的实际样品进行分析,并对样品中共存物质的溶出情况进行监测。

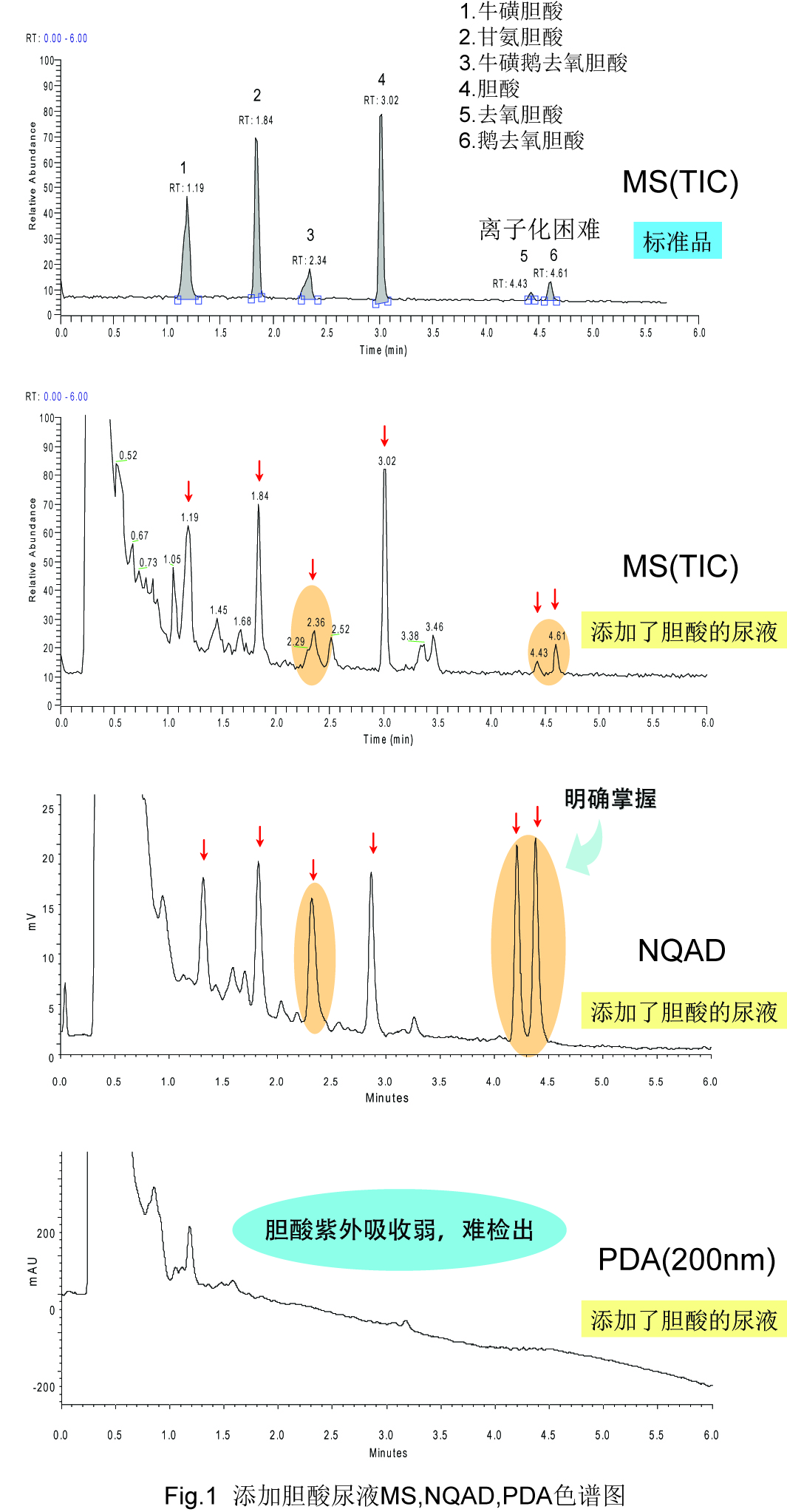

对添加了胆酸类物质的尿液进行分析,使用MS(TIC)、NQAD和PDA检测得到的色谱图如Fig.1和Fig.2所示。对于UV吸收弱的胆酸,在挥发性流动相条件下,使用PDA难以检测。对于离子化效率低的去氧胆酸和鹅去氧胆酸,使用NQAD,能明确确认其溶出位置。
使用NQAD,可以实现MS(TIC)无法完成的对尿液中共存物质溶出情况的整体把握。
因此,在开发新分析方法时,使用NQAD对典型实际样品的基质溶出行为进行确认,并进一步优化方法,能够使定量精度得到改善,并且延长色谱柱使用寿命。

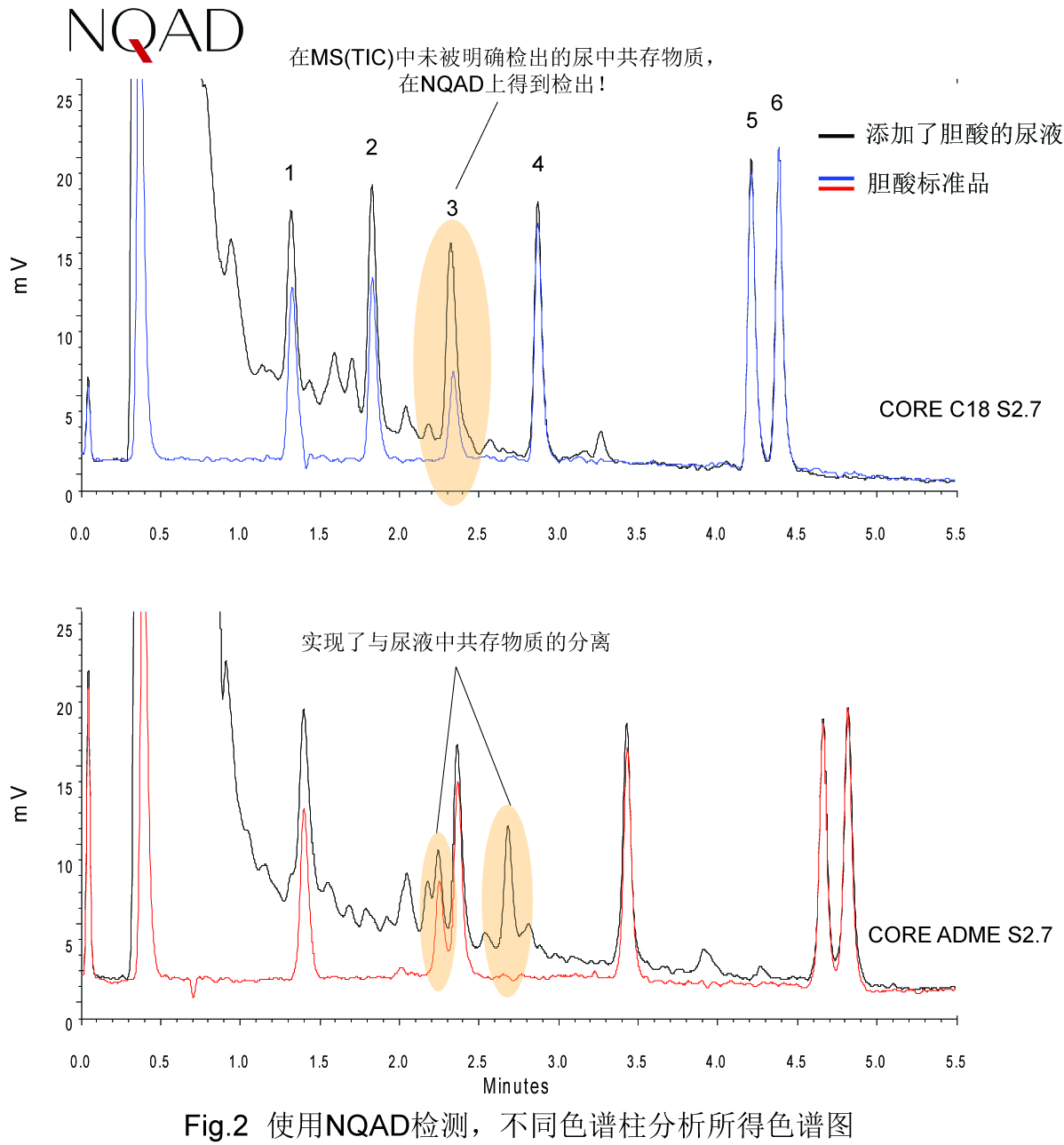

Fig.1中,使用CAPCELL CORE C18 S2.7,对胆酸标准品和添加了胆酸的尿液进行分析,并对各检测器的结果进行比较。对于UV吸收弱的胆酸和尿液中基质,使用PDA难以检出。而从MS(TIC)和NQAD的结果可以看出,尿液中共存物质的溶出行为虽然相似,但如果关注保留时间在2.3min附近的色谱峰,就会发现NQAD可以获得MS(TIC)无法掌握的共存物质的信息,并且能发现共存物质和添加的标准品没有充分分离。Fig.2的结果是使用具有不同选择性的两款色谱柱进行分离的结果。
因此,在建立LC-MS方法时,同时使用NQAD作为辅助的检测器,可以得到更加完整的信息。

真金不怕火炼,比较方显NQAD的霸气本色!

NQAD是通用型的高灵敏度检测器,适用于几乎所有物质(挥发性物质除外)的检测。检测范围广,灵敏度高,线性范围宽,信号响应具有质量一致性,且价格合理等独特的性质,必将为开拓液相色谱应用的新领域做出卓越贡献!


规格

  • 产品编号

    F5600

  • 商品名

    纳克级水凝粒子激光计数检测器

  • 方式

    凝缩核形成光散乱检出

  • 对应流量

    0.1-2.2 mL/min

  • 蒸发温度

    10-100摄氏度 或 关闭

  • 喷雾气体

    干燥空气 或 氮气(THF使用时)

  • 气体参数

    最大4.7 L/min,276kPa(40psi)

  • 喷雾温度

    15-40摄氏度

  • 凝缩液

    水(蒸馏水)

  • 接液部材质

    PFA/PTFE/ETFE/FEP/SUS316/PEEK/FFKM/红宝石

  • 操作面板

    5英寸触摸面板

  • 模拟信号输出

    0-1.00 V

  • 数据读取速度

    最大100 Hz

  • 通信

    Ethernet/USB

  • 对应软件

    EZChrom Elite (ver. 2.8.3以上)

  • 电源

    AC 100-240 V , 50-60 Hz , 157 W

  • 体积

    180(W)×320(H)×430(D)mm

  • 重量

    10.8 kg
